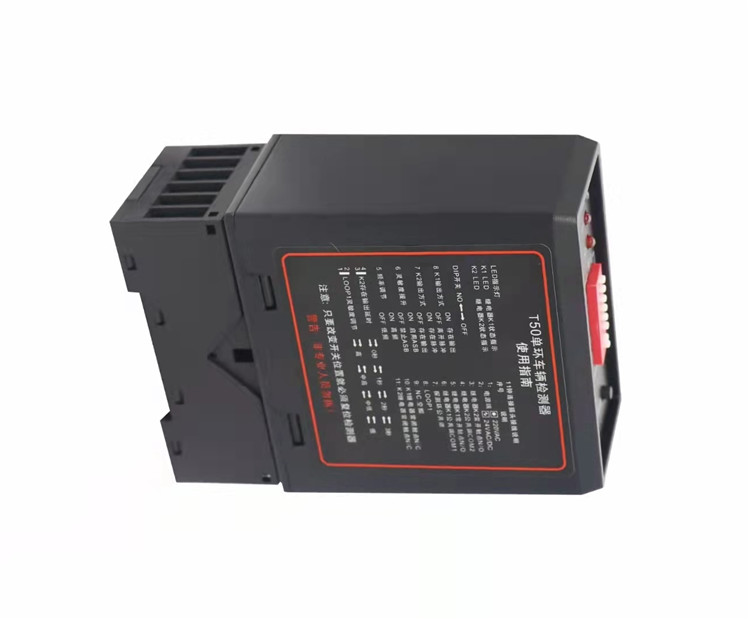

地感器批發-T50單環車輛檢測器快速門地感器

T50單路車輛檢測器是一款多功能車輛檢測器。T50有K1和K2兩個繼電器輸出，輸出方式可通過DIP7和DIP8單獨進行設置，DIP3和DIP4可設置K2的延時斷開時間。


其輸出信號可用來控制自動門、道閘防砸車、交通信號燈等。

技術參數


電壓    12V AC/DC±10%   24V AC/DC±10%


        115V   AC±10%   230V   AC±10%


功率     ＜2VA


繼電器輸出   7A/250VAC


頻率范圍       20KHz至200KHz


反應時間       單通道 10mS


信號保持時間    無限長(出廠設置)或訂制保持時間


靈敏度               0.01%至0.1%  分4級調節


探測環電感量    極限值 40uH至1000uH   理想值 80uH至300uH


探測環引出線    最佳10米內 總電阻小10Ω，每米雙絞20次


工作溫度  -25°C至70°C


儲存溫度  -40°C至85°C


相對濕度  ＜90% 無冷凝


溫度補償  自動補償 最高 50°C/h


連接類型  11針插腳DIN導軌插座


外形尺寸  41X78X85毫米（寬X高X長）


重量         270克


保護等級  IP30


電磁兼容（EMC） 符合EN50081-1及EN50082-2


車輛檢測器的工作原理，是車輛的金屬部件會改變探測環的電感值，經過微控制器進行判斷分析車輛是否存在，主要用于控制電動門，快速門，道閘機


安裝注意事項

1、盡量選擇最短的電環連接線，不得與輸電電線在同一線管內走線。與輸電電線之間的平行距離必須超過 10 公分，不同 探測器之間的電環連接線也必須保存距離。


兩邊的連接線必須由控制箱開始直至探測器每米扭絞過 20 次。連接線不可以超過相 鄰電環的槽溝，同時必須保護以確保不受機械損壞。


2、若將電環安裝在較軟的地面，必須確保在其表面駛過 的車輛和連接線不會導致電環位移。


每個線圈和電環本身必須安裝在一個完全固定的位置。電環和個別線圈移位 會導致車輛檢測器錯誤觸發。
